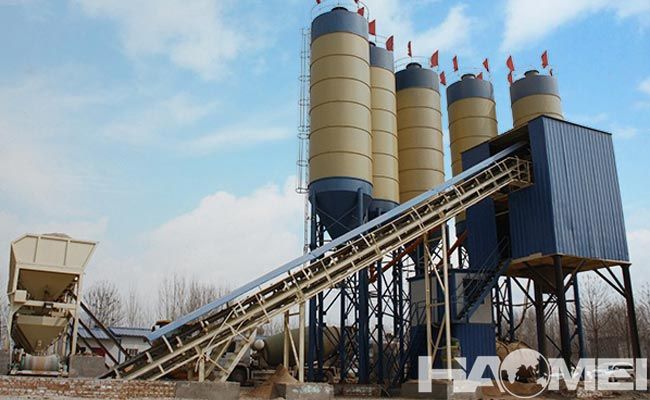

في مشاريع البناء الضخمة، يُعد استمرار واستقرار إمدادات الخرسانة عاملاً حاسماً في تقدم أعمال البناء وجودة المشروع. ولذلك، تُعتبر محطة خلط الخرسانة ذات ناقل الحزام بسعة 120 متر مكعب/ساعة الخيار الأمثل لتلبية هذا المطلب الأساسي. واستناداً إلى سنوات من الخبرة في هذا المجال، وخبرتنا في البحث والتطوير والتصنيع لمعدات التصدير، نؤمن بأن القيمة الأساسية لهذه المعدات لا تكمن فقط في قدرتها النظرية، بل أيضاً في إنتاجها الموثوق في ظل ظروف تشغيل معقدة، والتحكم الدقيق في نسب الخلط، وكفاءتها الاقتصادية طوال دورة حياتها. وهذه هي أيضاً الاعتبارات الأساسية التي تتبناها شركة هاومي للآلات في تصميم وتصنيع منتجاتها.

يُعد نظام النقل بالحزام الركيزة الأساسية لضمان التشغيل الفعال لمعدات محطة خلط الخرسانة التي تعمل بنظام النقل بالحزام بسعة 120 متر مكعب/ساعة. وبالمقارنة مع طريقة الرفع التقليدية بالدلاء، يتميز هذا النظام بمزايا هامة، منها سعة نقل كبيرة، وقدرة تشغيل مستمرة عالية، ومعدل أعطال منخفض. وفيما يلي المواصفات الفنية وأبرز ملامح التصميم:

1. سعة النقل:

سعة نقل مُصنفة 180 طن/ساعة (متوافقة مع سعة خلط 120 متر مكعب/ساعة)، أقصى مسافة نقل تصل إلى 35 مترًا، ما يلبي متطلبات التخطيط لمسافات طويلة للمباني الرئيسية في المشاريع الهندسية الكبيرة ومستودعات الركام.

2. مواصفات الحزام:

حزام مطاطي عالي المقاومة للتآكل من نوع EP200، ذو قلب من قماش البوليستر، بعرض 800 مم وسماكة 20 مم، بسطح مانع للانزلاق بنمط ماسي، وقوة شد طولية ≥ 200 نيوتن/مم، مناسب لظروف العمل القاسية، مثل درجات الحرارة العالية (-20 درجة مئوية إلى 60 درجة مئوية) والغبار الكثيف.

حزام مطاطي عالي المقاومة للتآكل من نوع EP200، ذو قلب من قماش البوليستر، بعرض 800 مم وسماكة 20 مم، بسطح مانع للانزلاق بنمط ماسي، وقوة شد طولية ≥ 200 نيوتن/مم، مناسب لظروف العمل القاسية، مثل درجات الحرارة العالية (-20 درجة مئوية إلى 60 درجة مئوية) والغبار الكثيف.

3. بكرات القيادة والشد:

مزودة بمحرك Y225S-4 للتحكم في السرعة بتردد متغير، بقدرة 37 كيلوواط، يمكن تعديل سرعة النقل ديناميكيًا وفقًا لحمل وحدة الخلط. بكرات الشد مصنوعة من أنابيب فولاذية غير ملحومة، مختومة ومشكّلة، بقطر 133 مم ومسافة 1.2 متر بينها. سطح البكرات مطلي بالكروم، بمقاومة دوران ≤ 1.5 نيوتن، مما يمنع اختلال محاذاة الحزام بفعالية، وعمر خدمة ≥ 20,000 ساعة.

4. التنظيف وإعادة التدوير:

الرأس مزود بمنظف مزدوج من البولي يوريثان، بكفاءة تنظيف ≥ 95%، مما يزيل الركام المتبقي من الحزام تمامًا. تم تجهيز الجزء السفلي بحوض استقبال عميق على شكل حرف V بزاوية ميل 35 درجة وبطانة مقاومة للتآكل، مما يتيح إعادة تدوير المواد المنسكبة بالكامل وإعادة استخدامها، والتحكم في معدل فقد المواد بحيث لا يتجاوز 0.5%.

يُمكّن هذا التصميم محطة خلط الخرسانة ذات ناقل الحزام، بسعة 120 متر مكعب/ساعة، من تلبية احتياجات الإمداد المستمر التي تتجاوز 600 متر مكعب يوميًا في المشاريع الضخمة كطرق الطرق السريعة والموانئ ومشاريع الري، وهو مناسب بشكل خاص لمشاريع البناء طويلة الأمد وعالية الكثافة في الخارج.

يُعدّ التحكم الدقيق بجودة الخلط شرطًا أساسيًا لسلامة المنشآت الهندسية. تم تجهيز محطة خلط الخرسانة HZS120 المزودة بناقل سير بوحدة رئيسية JS2000 ثنائية المحور تعمل بنظام دفع قسري، بالإضافة إلى نظام قياس عالي الدقة، لتحقيق ضمان مزدوج لتجانس الخلط ودقة النسب. فيما يلي التفاصيل الفنية الرئيسية:

1. معايير الوحدة الرئيسية:

حجم أسطوانة الخلط الفعال 2 متر مكعب، سرعة المحور المزدوج 30 دورة/دقيقة، مزودة بمحركي خلط من نوع Y280S-4، قدرة كل منهما 37 كيلوواط، إجمالي قدرة الخلط 74 كيلوواط، باستخدام مخفض سرعة حلقي ذي كفاءة نقل ≥96%؛ شفرات الخلط مصنوعة من سبيكة عالية الكروم والمنغنيز (Cr12MoV)، مُقسّاة إلى صلابة HRC60 أو أعلى، بمسافة بين الشفرات تبلغ 150 مم، وتستخدم ترتيبًا حلزونيًا لتشكيل مسار خلط قوي بالحمل الحراري، بمعامل تباين في تجانس الخلط ≤ 5%، وهي مناسبة للخرسانة ذات درجات مقاومة مختلفة من C15 إلى C80، بما في ذلك الخرسانة الجافة الصلبة، والخرسانة اللدنة، والخرسانة القابلة للضخ، وغيرها.

2. دقة نظام القياس:

باستخدام تصميم منصة وزن معلقة مستقلة، مزودة بخلايا تحميل عالية الدقة من شركة ميتلر توليدو، يتراوح نطاق قياس الركام من 0 إلى 1000 كجم بدقة ± 2%؛ ويتراوح نطاق قياس الأسمنت والرماد المتطاير من 0 إلى 500 كجم بدقة ± 1%؛ ويتراوح نطاق قياس الماء والمضافات من 0 إلى 200 كجم ومن 0 إلى 50 كجم على التوالي، بدقة ± 1% لكليهما.

باستخدام تصميم منصة وزن معلقة مستقلة، مزودة بخلايا تحميل عالية الدقة من شركة ميتلر توليدو، يتراوح نطاق قياس الركام من 0 إلى 1000 كجم بدقة ± 2%؛ ويتراوح نطاق قياس الأسمنت والرماد المتطاير من 0 إلى 500 كجم بدقة ± 1%.

3. نظام التحكم:

مجهز بوحدة تحكم منطقية قابلة للبرمجة (PLC) من سلسلة Siemens S7-1200 وشاشة لمس صناعية مقاس 15 بوصة، تدعم واجهات متعددة اللغات تشمل الصينية والإنجليزية والروسية والعربية. يمكنه تخزين أكثر من 30,000 تركيبة خرسانية، ويتميز بوظائف استرجاع التركيبات، وتعديل المعلمات، وإحصائيات الإنتاج، وإنذار الأعطال. كما يدعم المراقبة عن بُعد عبر شبكات الجيل الرابع والخامس، مما يتيح تحميل بيانات الإنتاج (السعة، نسب الخلط، استهلاك الطاقة) في الوقت الفعلي إلى منصة سحابية لتسهيل الإدارة والصيانة عن بُعد من قِبل العملاء في الخارج.

تُعدّ الكفاءة الاقتصادية الشاملة لدورة حياة المنتج والامتثال البيئي من أهم أولويات عملائنا. وقد خضعت معدات محطة خلط الخرسانة ذات ناقل الحزام بسعة 120 متر مكعب/ساعة لتحسينات مُوجّهة في التصميم الهيكلي، واختيار المكونات، والإعداد البيئي، وذلك على النحو التالي:

1. هيكل معياري:

يعتمد المبنى الرئيسي تصميمًا معياريًا على غرار الحاويات، حيث لا يتجاوز وزن كل وحدة 20 طنًا، مما يسمح بنقلها عبر حاويات قياسية. يستغرق التركيب في الموقع من 8 إلى 10 أيام فقط (مقارنةً بـ 15 إلى 20 يومًا للمعدات التقليدية)، مما يُقلّل بشكل كبير من تكاليف التركيب والجداول الزمنية للإنشاءات الخارجية. تبلغ المساحة الإجمالية حوالي 1200 متر مربع، مما يوفر 15% من المساحة مقارنةً بالمنتجات المماثلة.

2. مكونات مقاومة للتآكل ونظام كهربائي:

المكونات المقاومة للتآكل، مثل شفرات الخلط والبطانات، مصنوعة من سبيكة عالية الكروم والمنغنيز، بعمر افتراضي لا يقل عن 8000 ساعة خلط. يستخدم طرف العمود هيكلًا مزدوجًا مانعًا للتسرب، يتألف من "مانع تسرب زيت هيكلي + مانع تسرب ميكانيكي"، بضغط إحكام ≥ 0.8 ميجا باسكال، مما يمنع تسرب المواد اللزجة بفعالية. المكونات الكهربائية مختارة من علامات تجارية عالمية مرموقة مثل شنايدر إلكتريك وأومرون، بتصنيف حماية IP54، ما يجعلها مناسبة لظروف العمل الرطبة والمغبرة في الخارج.

3. التكوين البيئي:

يتميز النظام بمبنى رئيسي مغلق بالكامل وممر ناقل حزام مغلق بالكامل، مُجهز بأربعة أجهزة تجميع غبار تعمل بتقنية النبضات النفاثة (بحجم هواء 8000 متر مكعب/ساعة و6000 متر مكعب/ساعة على التوالي)، بدقة ترشيح 0.3 ميكرومتر وتركيز انبعاث غبار ≤ 10 ملجم/متر مكعب، ما يفي بالمعايير البيئية الدولية مثل معيار CE الأوروبي ومعيار وكالة حماية البيئة الأمريكية. يستخدم نظام معالجة مياه الصرف الصحي عملية ترسيب وترشيح ثلاثية المراحل، ما يضمن أن المياه المعالجة تفي بمعايير إعادة التدوير بمعدل استعادة موارد مائية ≥ 85%. البيانات الاقتصادية: يتميز هذا الجهاز بمتوسط وقت بين الأعطال (MTBF) لا يقل عن 800 ساعة، وتكاليف صيانة سنوية أقل بنسبة 15% إلى 20% من المنتجات المماثلة في هذا القطاع. ويبلغ استهلاك الطاقة للوحدة الخرسانية 1.2 كيلوواط ساعة/م³ أو أقل، وهو أقل من متوسط القطاع (1.5 كيلوواط ساعة/م³).

حصلت شركة هاومي للآلات، المتخصصة في التصنيع والتصدير، على العديد من الشهادات الدولية لمحطة خلط الخرسانة ذات ناقل الحزام بسعة 120 متر مكعب/ساعة، بما في ذلك شهادات CE وISO9001 وGOST. وقد صُممت المحطة خصيصًا لتتوافق مع معايير الجهد الكهربائي (220/380/415 فولت) والترددات (50/60 هرتز) في مختلف البلدان والمناطق. كما نوفر مجموعة كاملة من الوثائق الفنية باللغة الإنجليزية، وإرشادات التركيب في الموقع، وضمانًا لمدة عامين. وقد استُخدمت هذه المعدات بنجاح في مشاريع الطرق السريعة والموانئ والمشاريع الهندسية البلدية في جنوب شرق آسيا (ماليزيا، إندونيسيا) وأفريقيا (نيجيريا، أنغولا)، حيث تم تصدير أكثر من 50 وحدة، وحظيت بتقدير كبير من عملائنا في الخارج.

نؤمن إيمانًا راسخًا بأن المعدات الهندسية عالية الجودة لا تقتصر على تلبية متطلبات المعايير الفنية فحسب، بل يجب أن تتكيف أيضًا مع احتياجات مواقع الإنشاء الفعلية. وتستمد محطة خلط الخرسانة ذات ناقل الحزام بسعة 120 متر مكعب/ساعة قدرتها التنافسية من فهمنا العميق للاحتياجات الهندسية الفعلية والتحسين التكنولوجي المستمر. وهذا أيضاً هو الدافع الأساسي وراء تحسيننا المستمر لجودة المنتج وضمانات الخدمة.
