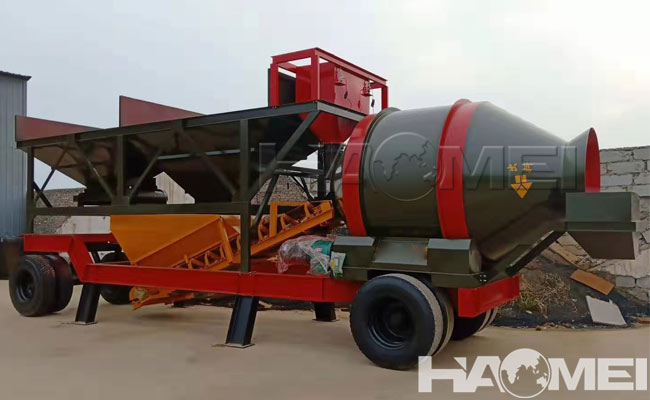

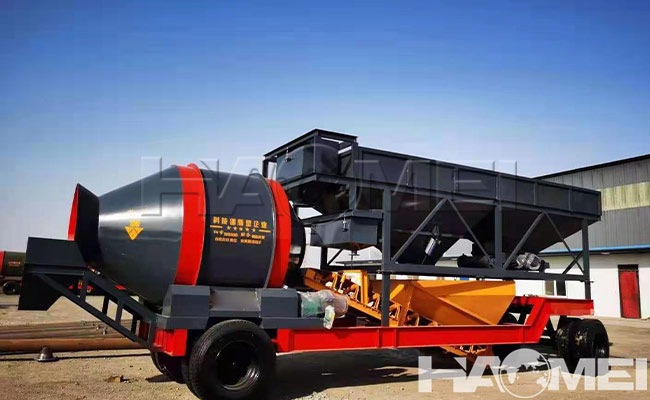

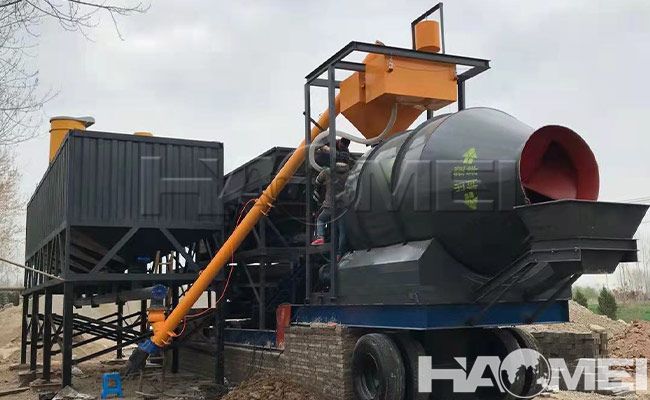

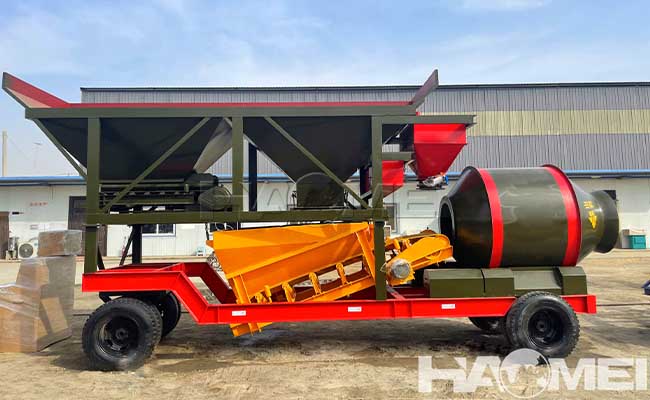

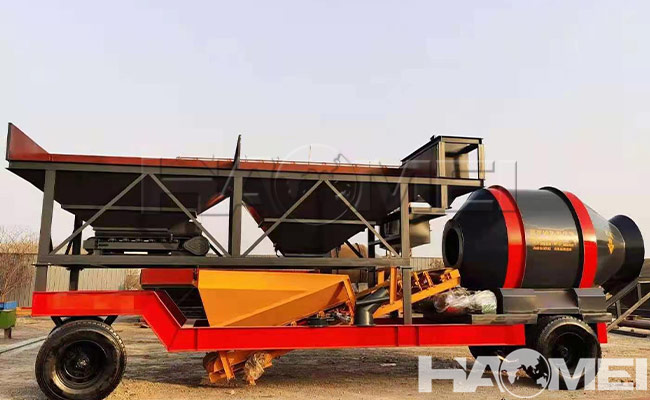

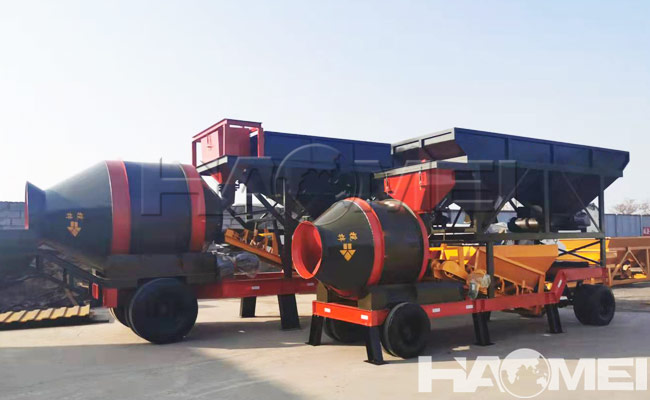

محطة خلط الخرسانة المتنقلة ذات الأسطوانة هي عبارة عن معدات متحركة لمحطة خلط الخرسانة. من خلال التصميم الذكي، يتم تجهيز نظام الخلط ونظام الوزن ومضيف الخلط وتخزين المواد والتفريغ ونظام التحكم التلقائي لمحطة خلط الخرسانة في وحدة مقطورة، ويتم تحقيق حركة محطة الخلط من خلال مقطورة.

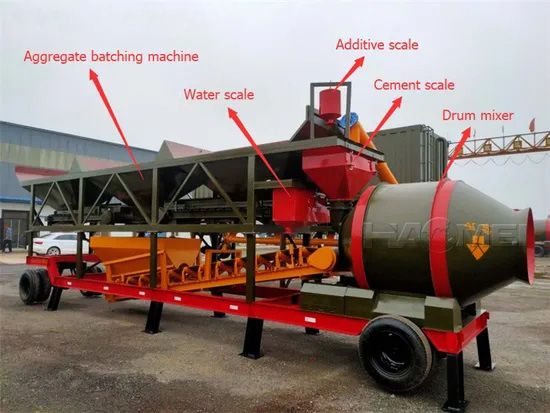

هيكل محطات خلط الخرسانة المتنقلة على شكل أسطوانة:

1. هيكل الخلاطة الخرسانية: هيكل المحرك الرئيسي للخلط على شكل ذراع تعليق، والذي يحتوي على دبابيس جر شاحنة السحب وأرجل الانتظار؛ يتم وضع ميزان وزن الخلاطة والأسمنت وخليط الماء على الهيكل؛ يتم تثبيت منصة المشي للتفتيش والدرابزين وما إلى ذلك على المحيط.

2. غرفة التحكم: تقع غرفة التحكم في الجزء السفلي من الهيكل الرئيسي، وهي مجهزة بنظام تحكم في محطة الخلط الأوتوماتيكية بالكامل وهو نفس نظام محطة الخلط الخرسانية الثابتة. تُستخدم غرفة التحكم كنقطة دعم أمامية للمحطة بأكملها عندما تعمل، ويتم تخزين غرفة التحكم في الحامل أثناء نقل الموقع، ولا يلزم تفكيك جميع خطوط التحكم.

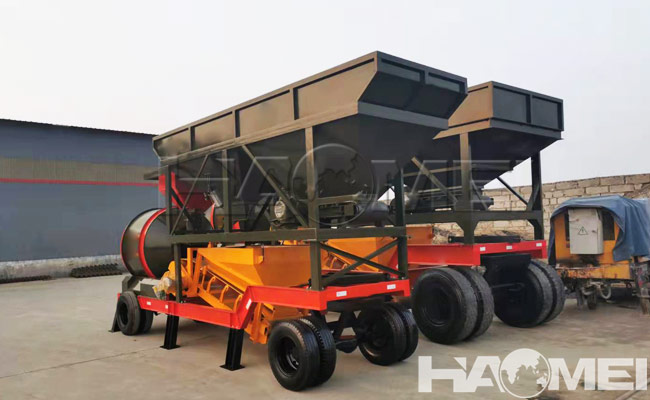

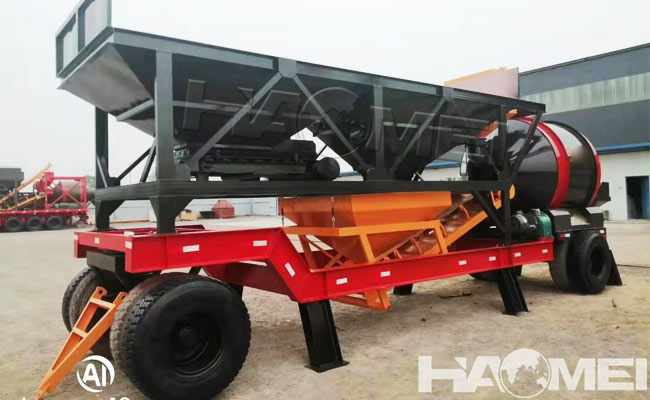

3. قياس دفعات المواد الخام: يقع هذا النظام في الطرف الخلفي للمحطة بأكملها. الجزء العلوي عبارة عن قمع تخزين المواد الخام (الرمل والحجر). يمكن تقسيم قادوس التخزين إلى 2 أو 4 شبكات، ويتم ضبط لوحة الارتفاع لزيادة سعة التخزين. يتم فتح الباب هوائيًا بالتسلسل، ويتم قياس المجموع بالقياس التراكمي لمجموعة متنوعة من المواد. الجزء السفلي مزود بمحور خلفي متحرك وأرجل إطار للعمل.

4. إطار ناقل الحزام: هذا الإطار عبارة عن هيكل جملوني يربط بين هيكل الإطار الرئيسي وإطار الدفعة المجمعة. وهو مزود بإطار حزام؛ يتم دمج الإطار الرئيسي وإطار الحزام وإطار الدفعة لتشكيل الهيكل الرئيسي لمصنع الخلط المتحرك بالكامل

5. الأجزاء الطرفية: صومعة الأسمنت والناقل اللولبي. الأجزاء الطرفية هي أجزاء متكاملة بغض النظر عن حالات العمل أو النقل، لذلك يمكن نقلها وتفكيكها ككل دون تفكيك.

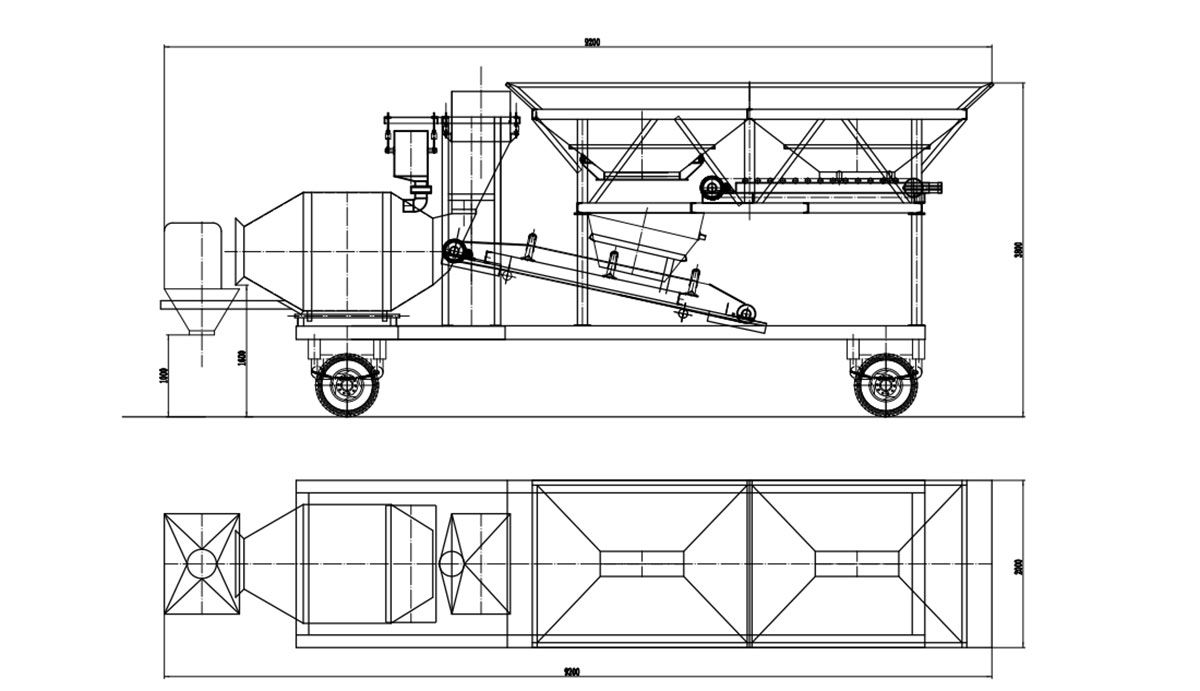

المعايير الفنية لمحطة خلط الخرسانة المتنقلة على شكل أسطوانة:

مميزات محطة خلط الخرسانة من النوع الأسطواني:

1. سريعة وسهلة التجميع والتفكيك، ومريحة للنقل. لا تحتاج جميع وصلات الكابلات إلى التفريغ، باستثناء المعدات الخارجية مثل الناقل اللولبي وصومعة الأسمنت، إلخ.

2. أداء الخلط مثالي. إنها تعتمد على خلاطة الخرسانة من النوع الأسطواني لجعل خلط الخرسانة متساويًا في أقصر وقت.

3. بالنسبة لأنواع مختلفة من الخلطات من الخرسانة الجافة أو الخرسانة شبه الجافة أو الخرسانة البلاستيكية، يمكنها أن تجعل الخلط جيدًا.

4. تكوين عالي الجودة، وموثوقية عالية، وقياس دقيق، وسهولة التشغيل.

مجالات تطبيق محطة خلط الخرسانة المتنقلة مع خلاطة أسطوانية:

تعد محطات خلط الخرسانة المتنقلة من النوع الأسطواني أفضل نموذج لمحطة خلط الخرسانة للطرق والسكك الحديدية والجسور والموانئ والطاقة الكهرومائية وغيرها من المشاريع.

1. السكك الحديدية

درجة عالية من الأتمتة وكفاءة الإنتاج العالية تجعل الإنتاج والمعالجة سهلين وفعالين.

2. الطرق السريعة

جودة خلط عالية ووقت دورة قصير. إنها معدات ميكانيكية أساسية في بناء الطرق.

3. بناء الجسور

إن التفوق الثلاثي يجعله لا غنى عنه في بناء الجسور.

4. بناء الحفاظ على المياه

التشغيل المريح والتشغيل المستقر يجعل بناء الحفاظ على المياه أكثر ملاءمة.

5. مرافق الموانئ والأرصفة

يتم تشكيل مصنع خلط الخرسانة المتحرك البسيط لتسهيل بناء الموانئ والأرصفة.

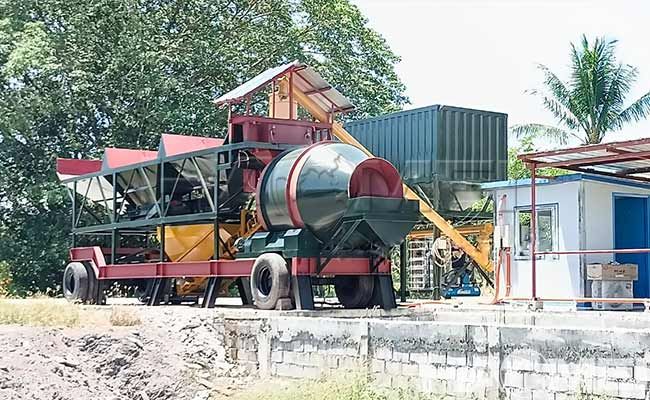

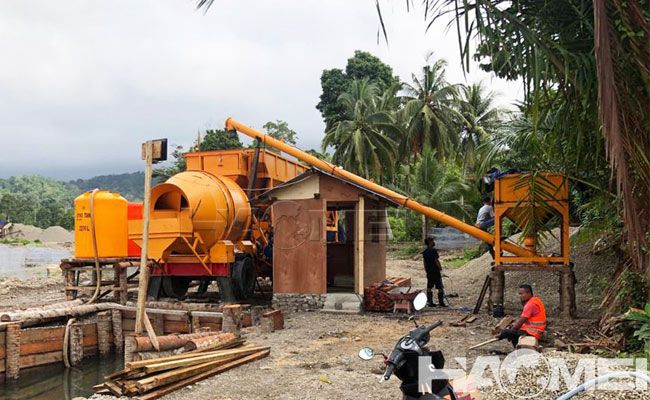

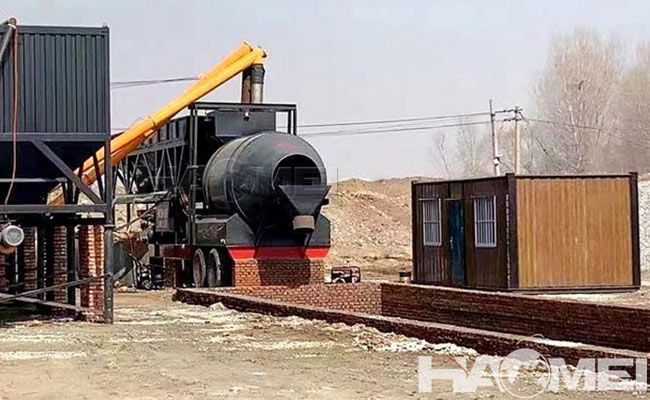

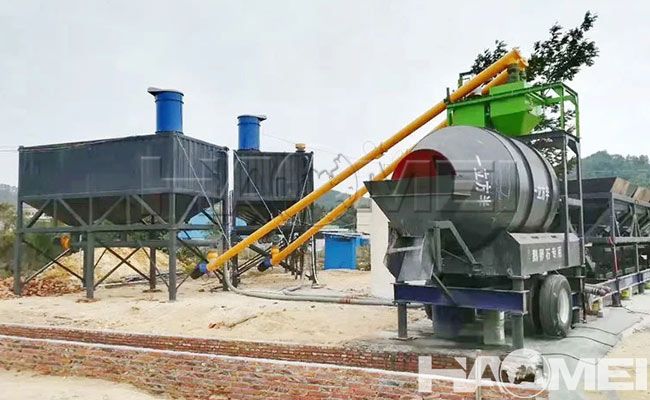

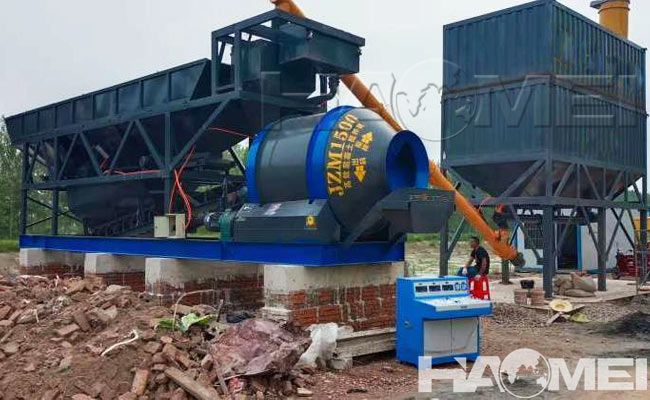

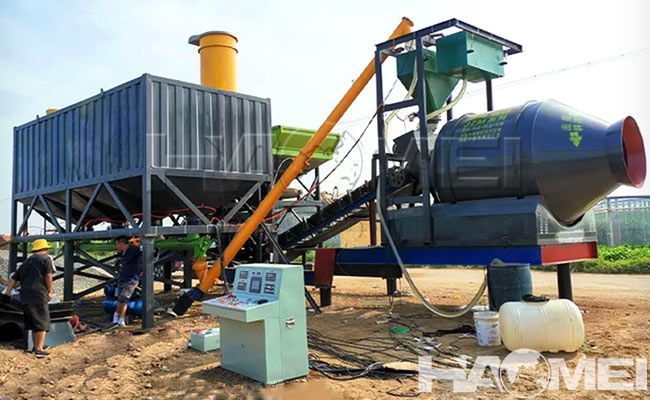

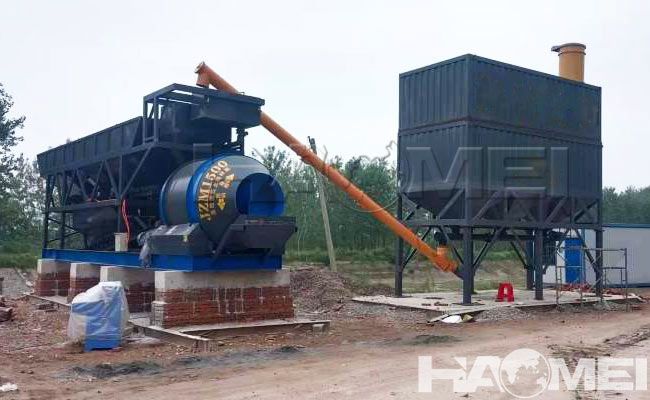

حالات محطة خلط الخرسانة المتنقلة من سلسلة YHZM من Haomei:

فيديو لمحطة خلط الخرسانة المتنقلة ذات الأسطوانة:
