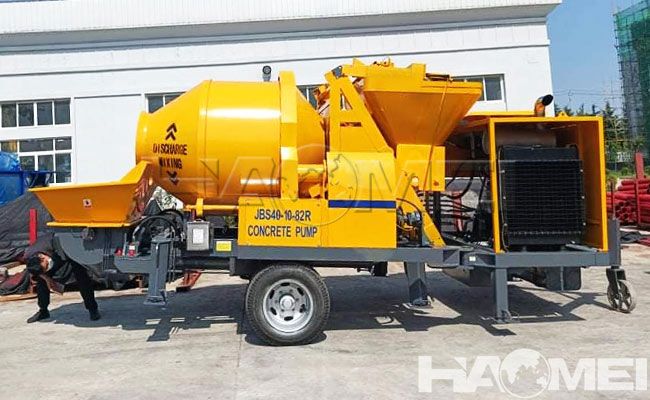

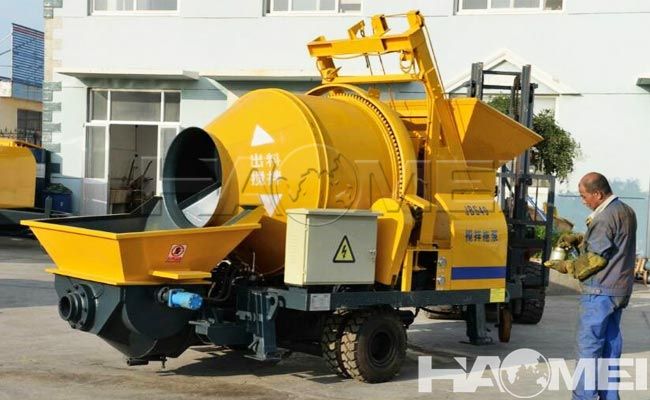

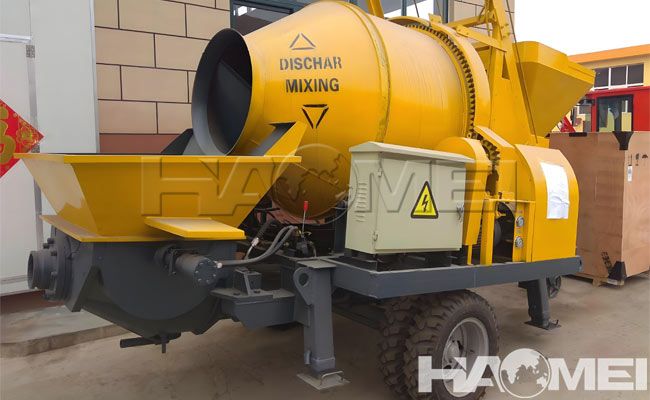

تُعدّ مضخة خلط الخرسانة نوعًا من الآلات الهندسية التي تجمع بين وظيفتي خلط الخرسانة وضخها، وتُستخدم على نطاق واسع في مجال الإنشاءات. يعتمد مبدأ عمل مضخة خلط الخرسانة بشكل أساسي على التناغم بين النظام الهيدروليكي ونظام الضخ ونظام التغذية، حيث تُحقق الضخ المستمر للخرسانة من خلال هيكلها الميكانيكي وقوتها الهيدروليكية.

1. مكونات النظام الأساسي ومبدأ عمله

(1) نظام الخلط: خلط الخرسانة المتجانسة

- الهيكل: يتكون أساسًا من أسطوانة الخلط (أو خزان الخلط)، وشفرات الخلط، ومحرك التشغيل (أو المحرك الهيدروليكي).

- المبدأ:

بعد وضع الأسمنت والرمل والحصى والماء والمواد الخام الأخرى في أسطوانة الخلط وفقًا للنسب المحددة، تدور شفرات الخلط بسرعة عالية (عادةً من 10 إلى 30 دورة في الدقيقة) بفعل محرك كهربائي، فتُخلط المواد الخام لتكوين خرسانة متجانسة من خلال القص والضغط والتقليب.

أثناء عملية الخلط، يضمن تصميم زاوية الشفرات وتوزيعها عدم انفصال مكونات الخرسانة، والحفاظ على سيولة جيدة (السيولة والتماسك)، وتوفير الظروف المناسبة للضخ اللاحق.

تحتوي بعض مضخات الخلط على وظائف "أمامية وعكسية": الخلط الأمامي، والخلط العكسي لتفريغ المواد المتبقية في أسطوانة الخلط أو لضبط حالة الخرسانة.

(2) نظام الضخ: يدفع الخرسانة إلى نقطة الصب

- التركيب: يتكون من أسطوانة الزيت الرئيسية، وأسطوانة الخرسانة، وصمام التوزيع، وخط أنابيب التوصيل، والمكبس، وغيرها، ويعتمد أساسًا على "الضخ الهيدروليكي بالمكبس".

- مبدأ العمل (على سبيل المثال، الضخ بمكبس مزدوج الأسطوانات):

شوط السحب:

ينكمش قضيب مكبس أسطوانة الزيت الرئيسية (أ)، دافعًا المكبس في أسطوانة الخرسانة (أ) للخلف، مما يُحدث ضغطًا سلبيًا داخل الأسطوانة. يربط صمام التوزيع (مثل صمام S) أسطوانة الخرسانة (أ) بالقادوس. تُسحب الخرسانة إلى داخل أسطوانة الخرسانة (أ) بفعل الضغط الجوي والوزن. في هذه اللحظة، يمتد قضيب مكبس أسطوانة الزيت الرئيسية (ب)، ويتحرك المكبس في أسطوانة الخرسانة (ب) للأمام، دافعًا الخرسانة إلى صمام التوزيع، ثم يُفرغها عبر خط أنابيب التوصيل.

شوط التفريغ:

يمتد قضيب مكبس أسطوانة الزيت الرئيسية (أ)، دافعًا الخرسانة إلى داخل أسطوانة الخرسانة (أ) باتجاه صمام التوزيع. في الوقت نفسه، يُغيّر صمام التوزيع اتجاهه، ويربط أسطوانة الخرسانة "ب" بالقادوس، وينكمش مكبس أسطوانة الزيت الرئيسية "ب"، وتبدأ أسطوانة الخرسانة "ب" بامتصاص المادة. تُحقق هذه الدورة ضخ الخرسانة بشكل مستمر.

الدور الرئيسي لصمام التوزيع:

يضمن صمام التوزيع (مثل صمام S، وصمام البوابة) تدفق الخرسانة في اتجاه واحد ويمنع التدفق العكسي عن طريق تغيير حالة التوصيل بين أسطوانة الخرسانة والقادوس وخط أنابيب النقل بشكل دوري. يُستخدم صمام S على نطاق واسع في شاحنات الضخ الكبيرة نظرًا لإحكام إغلاقه الجيد ومقاومته للتآكل.

(3) نظام الطاقة والهيدروليكي: توفير نقل الطاقة

- مصدر الطاقة: عادةً ما يكون محرك ديزل (للتشغيل الميداني) أو محرك كهربائي (للمواقع الثابتة)، يُشغل المضخة الهيدروليكية من خلال علبة تروس أو وصلة.

- النظام الهيدروليكي:

تحوّل المضخة الهيدروليكية الطاقة الميكانيكية إلى طاقة هيدروليكية (زيت عالي الضغط) وتنقلها إلى كل مُشغّل (الأسطوانة الرئيسية، ومحرك الخلط، وأسطوانة صمام التوزيع، إلخ) عبر أنبوب الزيت. تتحكم مجموعة الصمامات الهيدروليكية في اتجاه وضغط وتدفق الزيت لضمان التنسيق بين نظام الخلط ونظام الضخ. على سبيل المثال:

تُحرك الحركة الترددية للأسطوانة الرئيسية بواسطة الزيت الهيدروليكي، ويمكن ضبط ضغط الضخ بواسطة النظام الهيدروليكي (عادةً ما يتراوح ضغط الضخ بين 8 و16 ميجا باسكال، ويمكن أن تصل مضخة الضغط العالي إلى أكثر من 20 ميجا باسكال).

يُخفف المُراكم في النظام الهيدروليكي من تقلبات الضغط ويضمن ضخًا سلسًا.

(4) نظام النقل وتوزيع المواد: تحديد المواقع بدقة والصب

- خط أنابيب النقل: يتكون من أنابيب فولاذية عالية المقاومة، ومرفقات، ووصلات، مُرتبة على طول مسار الإنشاء. يتراوح القطر الداخلي للخط عادةً بين 125 و150 مم لضمان مرور الخرسانة بسلاسة.

- جهاز توزيع المواد:

تُجهز مضخة الخلط المُثبتة على المركبة (شاحنة الضخ) بذراع توزيع مواد قابل للطي (متعدد الأجزاء، تلسكوبي هيدروليكي أو قابل للطي)، ويتصل طرفه بخرطوم. يتحكم المشغل بدوران ذراع توزيع المواد وميله عبر الضغط الهيدروليكي لنقل الخرسانة إلى موضع الصب، دون تدخل يدوي، مما يُحسّن الكفاءة.

(5) نظام التحكم: تنسيق تشغيل مختلف المكونات

- التحكم الكهربائي والهيدروليكي: يتم التحكم الآلي عبر وحدة تحكم منطقية قابلة للبرمجة (PLC) أو دائرة مرحل، بالإضافة إلى مستشعرات الضغط ومفاتيح الحركة ومكونات أخرى، وذلك من خلال:

ضبط سرعة الخلط، وتواتر الضخ، ومراقبة ضغط النظام، ودرجة حرارة الزيت، وغيرها من المعايير.

يحتوي النظام على وظيفة إنذار الأعطال (مثل انسداد الأنابيب، وارتفاع درجة حرارة الزيت الهيدروليكي)، ويمكنه التعديل التلقائي أو الإيقاف التلقائي للحماية.

- التفاعل بين الإنسان والحاسوب: يتحكم المشغل بعمليات الخلط والضخ وتوزيع المواد وغيرها من العمليات عبر لوحة التحكم أو جهاز التحكم عن بُعد، ويتكيف بمرونة مع متطلبات البناء.

2. آلية عمل مضخة خلط الخرسانة:

- إدخال المواد الخام والخلط:

تُسكب المواد الخام في أسطوانة الخلط، ويقوم نظام الخلط بخلطها حتى تتكون خرسانة متجانسة.

- تجهيز الضخ:

يتم تشغيل النظام الهيدروليكي، وإعادة ضبط صمام التوزيع، ويبدأ الأسطوانة الرئيسية بالحركة الترددية.

- ضخ الدوران:

تقوم أسطوانة الخرسانة بسحب المواد وتفريغها بالتناوب، ويعكس صمام التوزيع اتجاهه، وتُضخ الخرسانة باستمرار عبر الأنابيب.

- صب الخرسانة:

يتم ضبط اتجاه الضخ بواسطة ذراع نقل المواد لنقل الخرسانة إلى الموقع المحدد.

- الإيقاف والتنظيف:

بعد اكتمال العملية، يُستخدم الماء عالي الضغط أو كرة التنظيف لتنظيف أسطوانة الخلط والأنابيب لمنع تصلب الخرسانة.

3. النقاط الفنية الرئيسية لمضخة خلط الخرسانة:

- التحكم في قابلية تشغيل الخرسانة:

يجب أن يضمن نظام الخلط أن يكون هبوط الخرسانة معتدلاً (عادةً ١٢٠-٢٠٠ مم) لتجنب مقاومة الضخ العالية وانسداد الأنابيب بسبب الجفاف المفرط، أو انفصال المكونات بسبب رقة الخرسانة.

- مواءمة ضغط الضخ مع معدل التدفق:

يُضبط ضغط الضخ وفقًا لارتفاع الصب ومسافته. على سبيل المثال، تتطلب المباني الشاهقة ضغطًا أعلى (أكثر من ٢٠ ميجا باسكال)، ويُضبط معدل تدفق الضخ (٥٠-١٢٠ م³/ساعة) من خلال النظام الهيدروليكي.

- تصميم مقاوم للتآكل:

صُنعت صمامات التوزيع، وأسطوانة الخرسانة، والشفرات، والأجزاء الأخرى الملامسة للخرسانة من مواد مقاومة للتآكل (مثل حديد الزهر عالي الكروم) لإطالة عمرها الافتراضي.

تُدمج مضخة خلط الخرسانة مراحل إنتاج الخرسانة ونقلها من خلال تصميم متكامل "الخلط - الضخ - التوزيع"، مما يُحسّن كفاءة البناء بشكل كبير. إنها معدات لا غنى عنها في مشاريع البناء الحديثة.
